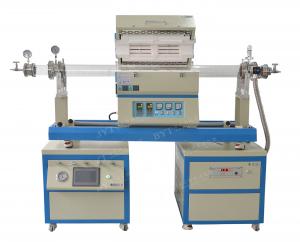

TL1200双管管式万搏·体育（WB SPORTS）官方网站

型号

TL1200-D-C-I

TL1200-D-C-II

 功率

3.6KW

3.6KW

  外管尺寸(mm)

Dia 80(ID73）X1500

Dia 100(ID93) X1500

内管尺寸（mm）

Dia 60(ID53）X1700

Dia 80(ID73）X1700

外形尺（LXDXH）

2000X700X1500

2000X700X1500

电源电压

220V

相数

单相

加热元件

   进口瑞典Canthal  A1 电阻丝      点击进入资料下载

控制方式

 采用宇电程序控温仪表（标配）

1、30段程序控温智能PID调节。

2、具有过温保护 断偶保护过温或断偶时电万搏·体育（WB SPORTS）官方网站加热电路自动切断,，（当电万搏·体育（WB SPORTS）官方网站温度超过1200度或热电偶烧断时，

主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电万搏·体育（WB SPORTS）官方网站）。

3、带有485 通讯接口（选购软件时标配）

4、具有断电保护功能，即断电后再给电启动万搏·体育（WB SPORTS）官方网站子时、程序不是从起始温度开始升、而是从断电时万搏·体育（WB SPORTS）官方网站温开始升。

5、仪表具有温度自整定的功能

（更换进口仪表，需要另外付费，选购）

FP93控温仪表                    欧陆仪表                          触摸屏仪表

（日本岛电）

控温模式

智能PID

断偶保护和显示

有

过温保护

有

过流保护

有

控制精度

+/- 1 ℃

触发器

移相触发

电器

浙江正泰

可控硅

106/16E 德国西门康

最高温度

1200 ℃

额定温度

1100 ℃

升温速率

≤30 ℃/ Min （可根据要求修改）

推荐升温速率

≤15℃/ Min

热电偶型号

K  型

加热段长度

205+205mm

电器认证

四周表面温度

≤45℃

GX供气系统主要参数

流量控制和检测采用

 D07-7C

质量流量计

量程和气体

采用质子流量控制器       5、10、20、30、50、100、200、300、500SCCM、1、2、3、5、10SLM  （你可以任意选择量程和所通气体的类型）

耐压

3MP

 流量控制精度

±1.0%F.S

最大工作（使用）压力

0.3MPa

线性

±0.5%F.S.

重复精度

±0.2% F.S

路数

   1 、2、3、4、5、6、7、8 路（可任意选择几路）

接头类型

 双卡套不锈钢接头

系统工作压力范围

0.1~0.5 MPa

工作温度

 5-45℃

压力APP下载表表

-0.1~0.15MPa    0.01MPa/格

静态混气室

 Dia50 X 400MM

接口

 Dia6   1/4”

VS-0.1抽气系统

电源

  220V

尺寸

 600X600X600

波纹管

 KF25X1000mm

用该系统抽万搏·体育（WB SPORTS）官方网站管APP下载度可达

 10 ^-1Pa

APP下载挡板阀

 KF25

VRD-8APP下载泵

型号

VRD-8

  极限分压强

5X10^-2 Pa

   进排气接口

 KF25

    电机转速

1440RPM

抽气速率

 2.2L/S

    电机功率

0.4KW

Perfeer ACP15无油多级罗茨泵

 （方案二）

电阻APP下载计

   型号

ZDR-1

   功率

25W

  APP下载度测量范围

0.1-10 ⁵ Pa

   电阻硅

ZJ-52T

瑞典（INFICON）皮拉尼陶瓷电容APP下载计

（选购）

型号

PCG554

  输入电压

 24V  1A DC（配有220V变压器）

APP下载计接口

KF16

数字显示

数字显示（屏幕尺寸为20x14mm），其数据显示单位为torr

产品尺寸

46mm×28mm×126mm ( L x W x H)

重量

5 lbs

检测气体

可检测各种气体，包括混合气体，测量精确、重复性好。

是否防腐

防腐

响应时间

≤30ms

测量范围

3.8x10-5 -1125 Torr.

分子泵机组（选购）

机组输入电压

380V /220V

波纹管

KF40X1000

APP下载挡板阀

KF40

机箱尺寸

600X600X600

分子泵（方案一）

 分子泵型号

  FJ620

  输入电压

 380V

  分子泵进气口法兰

  DN160

分子泵抽气速率L/S（对空气）

  600

分子泵极限压强（Pa)

6×10^-7

冷却方式

 水冷

冷却水压（MPa）

 0.1-0.2

冷却水温度

<25℃< p="">

环境温度

0~40℃

建议启东压强

<100pa< p="">

前机APP下载泵RVP-6

（方案一）

功率

0.75KW

电压

380V

转速

1450rpm

进气口径

 KF25/KF40

前机泵抽气速率（L/S）

6

极限压强

4X10 ^-2Pa

德国PfeifferAPP下载泵（方案二）

电压

220V

功率

110W

抽气接口

KF40

重量

150KG

前机泵抽速

0.9m ³/ h

抽气速率（N2）

33L/S

复合APP下载计

复合APP下载计型号

ZDF

 电源

 220V   55W

控制精度

± 1%

 APP下载计测量范围

10^-5 -10 ⁵ Pa
